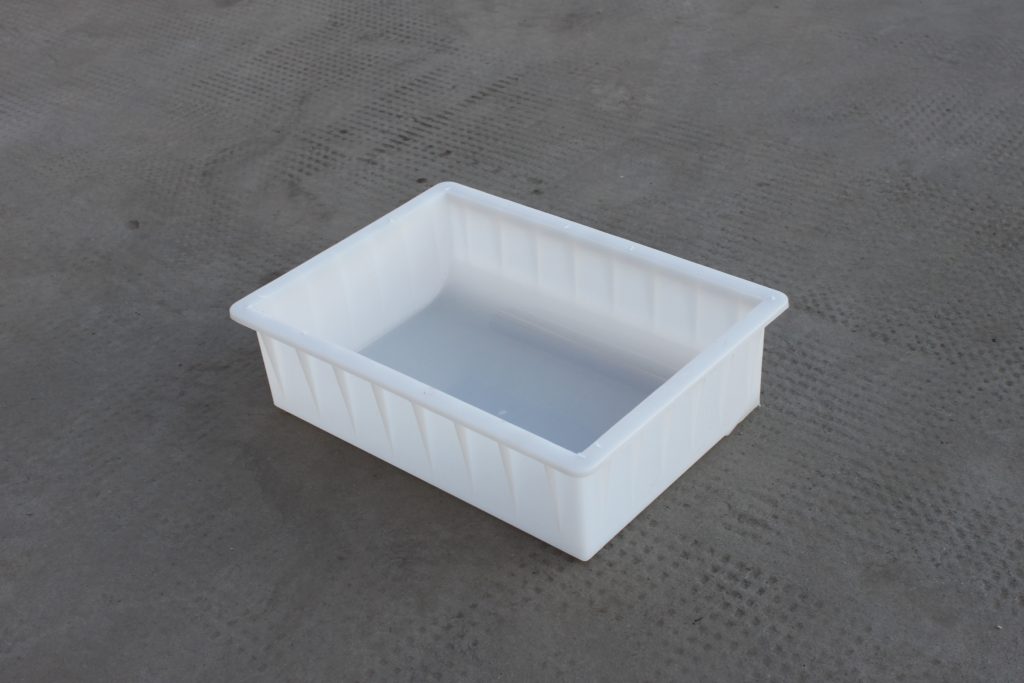

在使用注塑機(jī)加工路緣石塑料模具過(guò)程中，難免會(huì)產(chǎn)生一些有損產(chǎn)品質(zhì)量的意外現(xiàn)象，比如流痕現(xiàn)象，在路緣石塑料模具表面留有線(xiàn)狀痕跡，那么對(duì)于在后期使用路緣石塑料模具預(yù)制水泥路緣石過(guò)程中，打擊是毀滅性的，基本可以淪為是一個(gè)質(zhì)量不過(guò)關(guān)的次品，那么留痕主要有哪些原因造成及有什么應(yīng)對(duì)方法呢？



1.塑料原料流動(dòng)性不佳，如果塑料流動(dòng)性不夠好，熔體越走越慢，越慢越冷，那么就會(huì)產(chǎn)生熔體在流動(dòng)方向的縮痕跡，針對(duì)這一現(xiàn)象，對(duì)于塑料原料的選擇就尤為重要，如若路緣石塑料模具采用PP聚丙烯塑料則一般不會(huì)出現(xiàn)此類(lèi)問(wèn)題。

2.采用成型的潤(rùn)滑劑不當(dāng)，一般潤(rùn)滑劑含量都在1%一下，當(dāng)流長(zhǎng)對(duì)模具壁厚壁紙較大時(shí)，潤(rùn)滑劑的含量必須適當(dāng)增加。

3.注射壓力和保壓時(shí)間不足，將冷凝的表皮緊壓在模面上，留下融體在流動(dòng)方向的流痕。應(yīng)對(duì)方法可以提高注射壓力和延長(zhǎng)保壓時(shí)間，冷凝層得以緊壓在模具表面上，直到路緣石塑料模具或者相類(lèi)似水泥制品模具定型。

4.注塑周期太短，塑料加熱溫度過(guò)低導(dǎo)致流痕，可以加長(zhǎng)注塑周期時(shí)間，充分使得流動(dòng)方向的痕跡無(wú)法產(chǎn)生為宜。

5.料筒溫度太低，熔體溫度偏低，提高料溫，注塑壓力和保壓時(shí)間將冷凝層緊壓在模面上，直到路緣石塑料模具定型。

6.噴嘴溫度太低，導(dǎo)致料溫下降產(chǎn)生流痕，提高噴嘴溫度即可，應(yīng)高于上次設(shè)定6攝氏度以上。

7.主流道、分流道或澆口太小導(dǎo)致流動(dòng)阻力提高，可以重新檢查并逐漸加大澆筑系統(tǒng)尺寸。

8.鋼模具排氣不良，是的熔體填充受阻導(dǎo)致產(chǎn)生流痕，在每一段流道末端考慮排氣，可以避免氣體進(jìn)入型腔，型腔排氣更不能輕視，最好采用全周長(zhǎng)排氣。

9.鋼模具溫度太低，使得料溫下降太快，那么可以逐步提高鋼模溫度，每次調(diào)整增量大約為6攝氏度左右，注射10次，待路緣石塑料模具成型穩(wěn)定后，根據(jù)結(jié)果決定是否再做進(jìn)一步溫度調(diào)整。

結(jié)論其實(shí)路緣石塑料模具也稱(chēng)之為路沿石塑料模具、路牙石塑料模具，同類(lèi)產(chǎn)品還有護(hù)坡塑料模具、蓋板塑料模具、井蓋塑料模具、護(hù)欄塑料模具及電纜槽塑料模具等，所以注塑加工企業(yè)在生產(chǎn)同類(lèi)產(chǎn)品過(guò)程中，以上方式方法也一樣適用，只要解決任一產(chǎn)品避免流痕，那么既是解決了全部產(chǎn)品流痕問(wèn)題。
